距離對應性、最小加熱長度

DTS所測定的溫度分布,依照射入的雷射脈衝之幅度(依加熱長、機種)而改變。光纖傳感器的測定溫度是取樣空間內溫度分布之平均值。
為了將DTS之空間識別能力定量化,將最小加熱長度、距離對應性定義如下。

量測結果

取樣間隔:0.5公尺

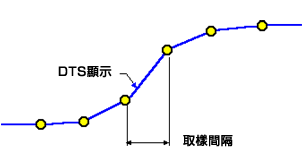

取樣間隔決定於訊號處理迴路的時鐘頻率、及光纖中的光速度,並在每個取樣間隔上顯示溫度分布之平均溫度。

表:以取樣間隔:0.5公尺

距離對應性:1~3公尺

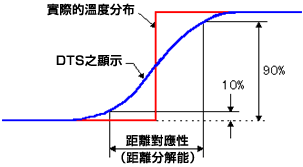

對於階梯狀的溫度變化,顯示溫度從10%的對應地點至90%對應地點為止的距離被稱為距離對應性(距離分解能)。

表:距離對應性:1~3公尺

最小加熱長

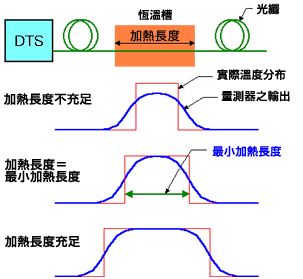

若將光纖的部分加熱,則真正的溫度分布將成為階梯狀,但由於受到入射雷射脈衝之空間長度、電路的時間定數等限制,DTS之顯示溫度會成曲線狀。
將尖峰溫度變成真正溫度所需要的最小部分加熱之距離定義為最小加熱長度。

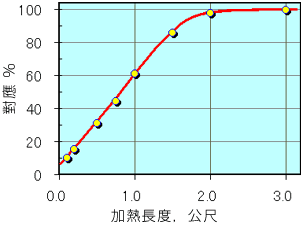

顯示DTS的最小加熱長度之實際資料例。

図:最小加熱長

表:最小加熱長
